一、用途：

本產品廣泛用于各種容器內的液體加熱，如電熱鍋爐、油爐、儲油罐、反應釜、化工原料加熱爐等容器裝置。

三、常用設計參考數據

加熱器外徑 mm	配置金屬管規格 mm	可制成長度范圍 mm	功率設計范圍kw/m
			水	導熱油
φ31	φ38×3	300 - 1500	4.5-5.5	3.5-4
φ44	φ51×3	300 - 2000	6-7	4-5
φ49	φ57×3.5	300 - 2500	7-8	5-6
φ62	φ70×3.5	500 - 3000	8.5-9.5	6.5-7.5
φ67(φ68)	φ76×4(φ76×3.5)	500 - 3500	9.5-10.5	7-8
φ108	φ121×5	1000 - 6000	15-17	12-13

四、常用規格參數

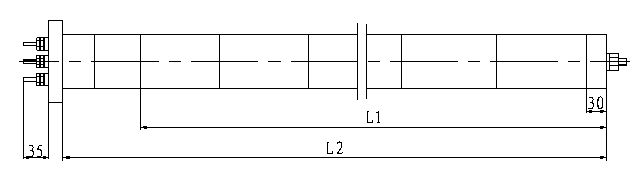

型號	L1 有效 發熱 mm	L2 元件 總長 mm	電壓 （380V） 功率 （kw）	型號	L1 有效 發熱 mm	L2 元件 總長 mm	電壓 （380V） 功率 （kw）	元件 外徑 mm	元件 重量 kg/m
MDS1-51-5	750	850	5	MDS2-51-5	800	900	5	Φ44	2.6
MDS1-51-8	1200	1300	8	MDS2-51-8	1300	1400	8
MDS1-51-10	1500	1600	10	MDS2-51-10	1600	1700	10
MDS1-51-12	1800	1900	12	MDS2-51-12	1950	2050	12
MDS1-57-8	1050	1150	8	MDS2-57-8	1150	1280	8	Φ49	3
MDS1-57-10	1300	1400	10	MDS2-57-10	1450	1580	10
MDS1-57-12	1550	1650	12	MDS2-57-12	1750	1880	12
MDS1-57-15	1950	2050	15	MDS2-57-15	2150	2280	15
MDS1-70-10	1100	1250	10	MDS2-70-10	1200	1380	10	Φ62	5
MDS1-70-15	1600	1750	15	MDS2-70-15	1750	1930	15
MDS1-70-20	2150	2300	20	MDS2-70-20	2350	2530	20
MDS1-70-25	2650	2800	25	MDS2-70-25	2950	3130	25
MDS1-76-10	1000	1150	10	MDS2-76-10	1100	1300	10	Φ67 或 Φ68	6
MDS1-76-15	1450	1600	15	MDS2-76-15	1600	1800	15
MDS1-76-20	1950	2100	20	MDS2-76-20	2150	2350	20
MDS1-76-25	2450	2600	25	MDS2-76-25	2700	2900	25
MDS1-76-30	2950	3100	30	MDS2-76-30	3200	3400	30

六、技術指標

1. 額定功率偏差：﹢5% ~﹣10%

2. 絕緣耐壓強度：2000V/1min

3. 熱態絕緣電阻：≥2MΩ

4. 正常使用壽命：不短于一年（斷續工作條件下）

七、使用須知

1. 工作電壓不應大于額定值的1.05倍。

2. 加熱器外徑與金屬管內徑（名義尺寸）的間隙應小于1.5mm，以能插入為宜，間隙過大會影響導熱而縮短使用壽命。

3. 先清除管內垃圾。加熱器插入時，用力不要過猛，以免損壞瓷件。

4. 加熱器受潮后會降低絕緣性能，但待通電干燥數秒鐘后即可恢復。

5. 用戶自行修理加熱器時，應按生產廠提供的數據要求進行，不要隨意改變而影響正常使用。
